过滤设备

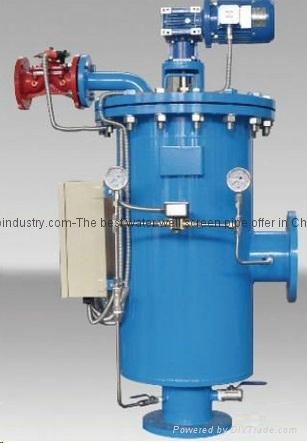

TPA系列刮刀式自清洗过滤器

TPA系列刮刀式自清洗过滤器



 产品简介

TPA系列自清洗过滤器(简称TPA过滤器),是高效刮刀式自清洗过滤器,通过机械刮除方式来自动清除滤元外表面的颗粒杂质,能够连续在线过滤。TPA过滤器主要高精度过滤,精度范围5 0 - 5 0 0微米,精准过滤,能最大程度避免将杂质挤压破碎,从而高效去除更多杂质,适合水及粘性液体的过滤,适用粘度高达800,000厘泊。产品广泛运用于水处理、造纸、石油、生物制药、油墨、油脂、食品饮料。

 主要特点

全自动运行,24小时连续在线过滤,终结繁重的滤元更换清洗工作

不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本
采用金属薄片刮刀,刮除效果出色,显著提高杂质去除能力,避免将杂质挤压破碎

顶级品质的V-SLOT滤元,缝隙精准,表面极致平滑,易刮净,强度高,长寿命
过滤压损极小,流量稳定,节省管路能耗,利于工艺连续稳定
密闭过滤,防止危险性物料泄漏,有利于安全生产
排放废液杂质浓度高并可回收,避免高价值物料的损失

主要技术参数:

型号 Model

TPA11

TPA22

TPA34

TPA75

TPA100

TPA136

过滤面积 Filter area(cm2)

0.11

0.22

0.34

0.75

1.00

1.36

容积Volume (L)

16

30

50

145

195

320

进出口尺寸 Inlet/Outlet (mm)

DN40-DN50

DN50-DN80

DN50-DN100

DN65-DN100

DN80-DN125

DN100-DN150

排污口尺寸 Drain outlet (mm)

DN40

DN50

适用液体Applicable liquid

水及粘性液体 Viscidity (<800000cps),杂质量 Impurity<1000ppm

过滤精度 Filtration Precision

20-500μm

清洗压差Cleaning pressure diff.

0.05MPa

压差发讯器Diff pressure switch

压差变送器或压差开关Differential pressure transmitter(DPT) or Differential pressure switch(DPS)

减速电机 Gear motor

180W380V, IP55

滤元类型材质Filter element type

V-SLOT缝隙型金属滤元, 316L/304

壳体接液材质Housing material

316L/304/CS

刮刀材质Scraping blade material

304/316L

壳体密封材质Seal material

NBR/VITON(FKM)

排污阀Discharging valve

气动球阀/电动球阀,Pneumatic ballvalve/ Electric ball valve





TPX刷式自清洗过滤器

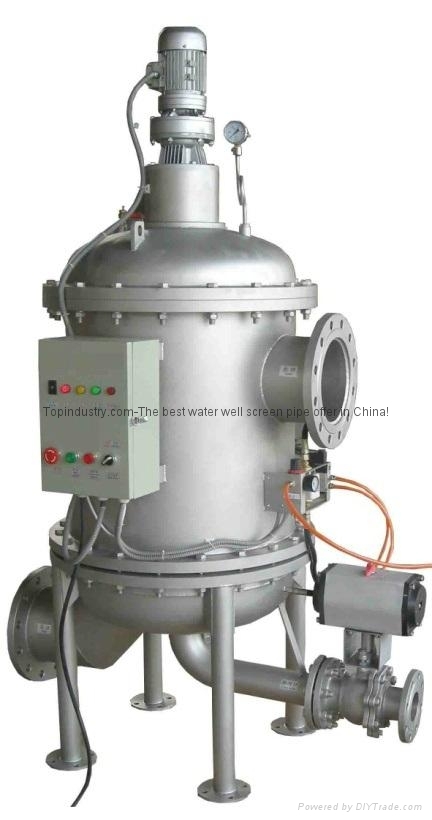

TPX系列刷式自清洗过滤器

产品简介

TPX系列自清洗过滤器(简称TPX过滤器),是高效刮刀式自清洗过滤器,通过机械刮除方式来自动清除滤元外表面的颗粒杂质,能够连续在线过滤。TPX过滤器主要高精度过滤,精度范围5 0 - 5 0 0微米,精准过滤,能最大程度避免将杂质挤压破碎,从而高效去除更多杂质,适合水及粘性液体的过滤,适用粘度高达800,000厘泊。产品广泛运用于水处理、造纸、石油、生物制药、油墨、油脂、食品饮料等。

 主要特点

全自动运行,24小时连续在线过滤,终结繁重的滤元更换清洗工作

不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本
采用金属薄片刮刀,刮除效果出色,显著提高杂质去除能力,避免将杂质挤压破碎

顶级品质的V-SLOT滤元,缝隙精准,表面极致平滑,易刮净,强度高,长寿命
过滤压损极小,流量稳定,节省管路能耗,利于工艺连续稳定
密闭过滤,防止危险性物料泄漏,有利于安全生产
排放废液杂质浓度高并可回收,避免高价值物料的损失

 主要技术参数:

型号 Model

TPX11

TPX22

TPX34

TPX75

TPX100

TPX136

过滤面积 Filter area(cm2)

0.11

0.22

0.34

0.75

1.00

1.36

容积Volume (L)

16

30

50

145

195

320

进出口尺寸 Inlet/Outlet (mm)

DN40-DN50

DN50-DN80

DN50-DN100

DN65-DN100

DN80-DN125

DN100-DN150

排污口尺寸 Drain outlet (mm)

DN40

DN50

适用液体Applicable liquid

水及粘性液体 Viscidity (<800000cps),杂质量 Impurity<1000ppm

过滤精度 Filtration Precision

20-500μm

清洗压差Cleaning pressure diff.

0.05MPa

压差发讯器Diff pressure switch

压差变送器或压差开关Differential pressure transmitter(DPT) or Differential pressure switch(DPS)

减速电机 Gear motor

180W380V, IP55

滤元类型材质Filter element type

V-SLOT缝隙型金属滤元, 316L/304

壳体接液材质Housing material

316L/304/CS

刮刀材质Scraping blade material

304/316L

壳体密封材质Seal material

NBR/VITON(FKM)

排污阀Discharging valve

气动球阀/电动球阀,Pneumatic ballvalve/ Electric ball valve



TPB自动反清洗过滤器

TPB 自动反冲洗过滤器

   产品简介

 TPB过滤器采用极其坚固耐用的V-SLOT缝隙型滤元,表面缝隙宽度均一,单机超大过滤面积,可低表面流速精细过滤,极高可靠性。它可胜任较恶劣水质,如含油泥状杂质、软性粘性杂质,较高杂质含量,少量毛发及纤维类杂质。广泛应用于水处理、钢铁、造纸、采矿、石油化工、机械加工、市政、农业灌溉等行业。

 主要特点

  1. 自动连续在线过滤。
  2. 过滤面积大,低表面流速,低压损能耗。
  3. 顶级品质的V-SLOT滤元,缝隙精准,表面极致平滑,易刮净,强度高,长寿命
  4. 高强度结构,高效反冲洗,节省时间。
  5. 可信赖系统,低运行成本,简单维护。

 主要技术参数

型号 Model

TPB11

TPB22

TPB34

TPB75

TPB100

TPB136

适用液体Applicable liquid

水及粘性液体 Viscosity(1-40cp)

水流量 Flow rate(m³/h)

17-8000

过滤精度 Filtration Precision

50-2000μm

标准设计压力Std design P

0.6MPa, 1.0MPa(更高压力可以定制 High design pressure available)

最高设计温度Designed temp.

0-95(取决于密封件 Determined by the seal material)

滤元Filter Element

V-SLOT缝隙型金属滤元

壳体材质Housing material

304.316L,CS

清洗启动方式 Cleaning Start Mode

Time or Pressure Drop





硅藻土过滤器

硅藻土过滤器

产品简介

硅藻土过滤器, 也叫烛式密闭过滤机,烛式硅藻土过滤机,管式压滤机,增稠过滤机,滤芯式自清洗过滤机,滤饼层过滤机。

机壳的内部设置有多根烛管,(烛管为不锈钢绕丝滤芯),适合不同场合要求。过滤后滤饼的干燥排出、滤布的清洗等都可以全自动运行。由于没有驱动装置、结构简单,所以能够应对过滤面积较大的情况。

烛式过滤机配合烛式芯的专利结构设计,可实现壳体内无残液排放,不影响上下批料在滤芯底部没有任何障碍结构,同时底部可手动、气动电动排渣,排渣口很大。

而滤芯又垂直安装,非常有利于垂直排渣,是所有过滤设备中最接近全卫生级要求的设备,对于像啤酒澄清、电解液除杂质、金属脱脂除渣、磷化除渣、化工类产品浓缩、增稠等典型应用场合非常适用该系列产品。

工作原理

 当输液泵向机壳内输入一定数量、一定压力含有硅藻土助滤剂的被滤液时,液体在压力的作用下进入滤棒,而滤棒对液体的流动又产生一股阻流,故形成内外压差,从而使滤棒外被滤液中的硅藻土随滤液的流入,逐渐地吸附于滤棒表面,经过循环后形成具有过滤能力的过滤层,整个被滤液经过滤棒的过滤层,去除杂质后流入滤棒内腔,再经出液管,流出机外。

优势特点

1、完全密闭过滤,无泄漏,无任何环境污染。

2、滤芯设计采用复式结构(内部金属网孔支承+外部滤布),应用领域广,过滤效果好。

3, 滤芯采用食品级不锈钢楔形绕丝筛管,圆度和同心度高

4、能实现一次性完全过滤。

5、滤饼可进行洗涤、干燥,以获得最大的经济效益。

6、采用气体反吹排渣,排渣干净迅速,适应多种粘稠物料。

7、整个过滤过程可实现全自动化(根据管路自动化配置)。

 应用范围

食品行业:啤酒,砂糖、葡萄糖等糖液的活性碳脱色过滤,其他酒类、果汁、饮料等的澄清过滤等。

化学行业:石化工业,无机化工,有机化工各过滤中的结晶体分离,各种催化剂的过滤分

离,化工产品脱色过滤电解液除杂质、金属脱脂除渣、磷化除渣、化工类产品浓缩、增稠等.

 主要技术参数

 面积系列  筒体直径系列  工作压力  工作温度  公称过滤精度
 1-120

Ф219Ф300Ф400

Ф500Ф600
Ф800
Ф1000
Ф1200
Ф1400
Ф1600
Ф1800Ф2000
 0.4  120°(工作温度与使用滤材有关  1510
15
2540
50
6575
80
100120…



活性炭过滤器

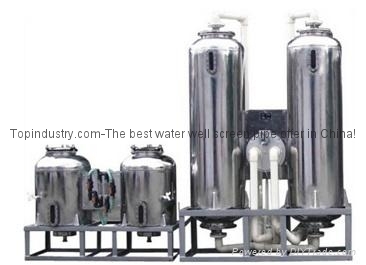

TPC活性炭过滤器

产品简介

 活性炭过滤器的活性炭是一种很细小的炭粒并且单位面积有很大的微孔,通常我们叫他毛细管孔,这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,在与水中杂质充分接触,这些杂质能被吸附在微孔中。活性炭过滤器具有除色、除味以及除掉水中胶体等杂质功能。

应用范围:广泛用于生活用水及食品工业,化工,电力等行业的水的预处理。

产品特点:

操作简单、维护方便

有效除去水中的有机物、氧化性物质、部分重金属离子

过滤效果好,结构紧凑

控制方式可选择手动/自动

技术参数

 型号 流量  工作压力 工作温度  布水方式  材质 砂碳量  罐体尺寸
 TPC-8  8  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:1.3T  炭:360KG  Φ900X1500
 TPC-10  10  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:1.6T  炭:450KG  Φ1000X1500
 TPC-15  15  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:2.3T  炭:650KG  Φ1200X1500
 TPC-20  20  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:3T    炭:860KG  Φ1400X1500
 TPC-30  30  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:3.5T  炭:1T  Φ1500X1500
 TPC-35  35  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:4T    炭:1.2T  Φ1600X1500
 TPC-40  40  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:4T    炭:1.2T

Φ1800X1500
 TPC-50  50  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:6T    炭:1.8T  Φ2000X1500
 TPC-60  60  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:7.5T  炭:2.2T  Φ2200X1500
 TPC-70  70  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:9T    炭:2.5T  Φ2400X1500
 TPC-75  75  0.1MPa~0.6 Mpa  常温  上布水:吊篮滤网,母支管 下布水:水帽   SUS304 SUS316 Q235  砂:9.7T  炭:2.8T  Φ2500X1500

内进水微滤机

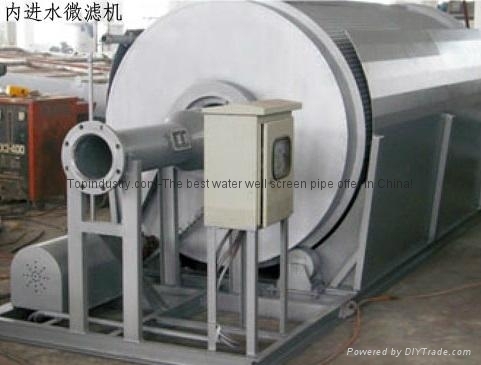

TPN内进水微滤机

产品简介及工作原理

 内进水微滤机又称旋转式微滤机,适用于工业废水中的固液分离,可去除悬浮颗粒大于0.2mm的污物,污水平缓均匀地布入由缓冲进水口进入旋转网筒内部,通过网筒与内壁导渣螺旋的旋转,将截留污物通过另一端排出,过滤的水从网筒缝隙排出。

 优势特点

1.布水均匀增大处理量

2.结构简单,运转平稳,维修方便,寿命长

3.采用链条传动,传动效率高

4.带反冲洗装置防滤网堵塞

5.两侧带防溢板防止污水飞溅

 主要技术参数

型号 网筒直径   网孔尺寸  粒径>0.75mm去除率 粒径>0.37mm去除率   外形面积
 TPLN-600  600  0.2-2  95%  55%  2450x1000x960
 TPLN-800  800   0.2-2  95%  55%  3000x1200x1200
 TPLN-1000  1000   0.2-2  95%  55%  3400x1350x1250
 TPLN-1200  1200   0.2-2  95%  55%  3500x1850x1450
 TPLN-1500  1500   0.2-2  95%  55%  3650x1800x1880



外进水微滤机

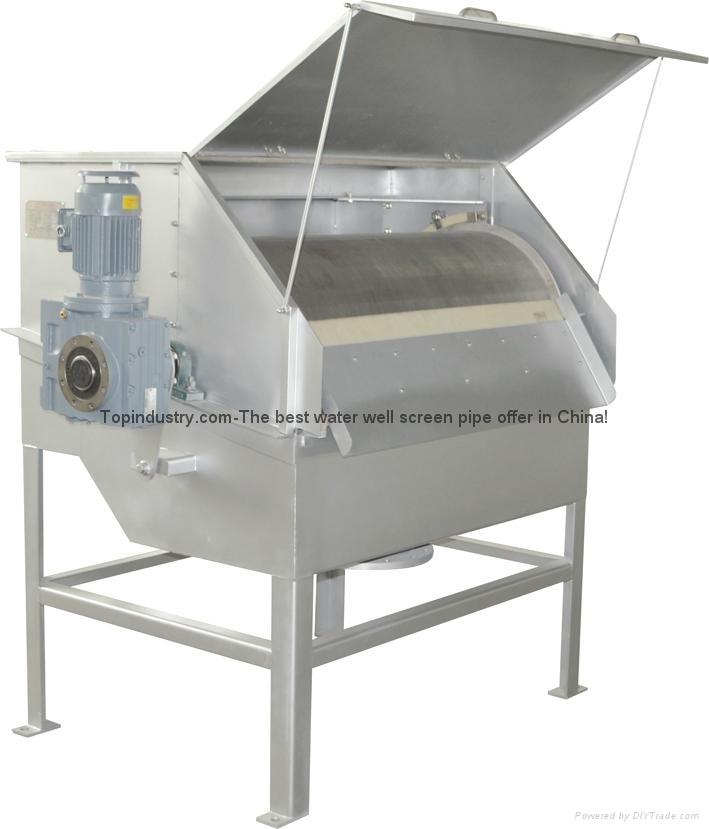

TPO型外进水微滤机

 使用范围

该设备可以去除水中直径0.25mm以上的细小颗粒,最适用于造纸、制革、屠宰、酿酒、食品、化纤和纺织等各种行业的污水处理领域。

工作原理

交流调速电机通过减速机驱动柵网筒体,污水通过进水阀到进水箱,经过缓冲均布箱隔板上升到过滤水位线。净水通过柵网缝隙进入筒体的底部向外排出,同时清洗了柵网。大于柵网间隙的杂质及纤维类有机物质,被柵网挡住并被转动的柵网筒体另外一侧。径卸料器卸至出渣漏斗,处理后的垃圾含水率比原来的内进水设备低30%~50%,经过滤的污水流向出水箱并通过排水口排出。

优势特点

  1.该设备全部采用不锈钢制作,耐腐蚀、结构紧凑、占地面积小,安装方便,可直接用膨胀螺栓固定,本设备可不做沟槽。进水、出水都可用管装。

  2.柵条呈倒梯形截面,使滤管渣不易堵塞滤网。

  3.采用调速电机控制,根据进水流量可使之保持最佳工作状态。

  4.特殊的冲洗装置可将极为少量粘贴在柵网表面的杂质刷去,网筒经过二次冲洗后,可达到最佳清柵效果,同时设置了冲洗装置,将附于网孔的污物进行冲洗。

主要技术参数

Model (TPO)

350x600

610x610

610x1220

610x1830

800x1830

Drum diameter(mm)

350

610

610

610

800

Drum length(mm)

600

610

1220

1830

1830

Motor power(kw)

0.25

0.55

0.75

0.75

1.1

Rotating speed

4-20r/min

Flowrate

(m3/h)



Slot

(mm)

0.25

8

33

65

100

175

0.5

15

60

120

180

315

0.75

20

81

162

243

436

1

25

100

200

306

535

1.5

32

130

260

397

695

2.5

42

170

340

520

912



模块化自清洗过滤器

TPM模块化自清洗过滤器

 产品简介

  TPM系列模块化自清洗过滤器(简称TPM过滤器),基于模块化理念设计,将多个标准过滤单元组成全自动过滤系统。适用行业:石油化工、水处理、造纸等。

 主要特点

低停机风险,投资小

在不中断过滤的情况下,可逐一对过滤单元离线维护

T■顶级品质的V-SLOT滤元,缝隙精准,表面极致平滑,易刮净,强度高,长寿命

 通过阀门切换完成反冲,没有复杂的机械结构,非常容易维护

 主要参数

 型号  TPM-I过滤器  TPM-II过滤器
 适用液体  滤出清液  外接清液或气体
 适用粘度  <50cps  <100cps
 杂质  <300ppm  <300ppm
 最低进口压力要求  >0.3MPa <0.3MPa
 安装位置  泵后  泵前或泵后
 过滤精度  50-500um  20-500um
 标准设计压力  1.6MPa,2.5MPa,4.0MPa  1.6MPa,2.5MPa,4.0MPa



TPI钠离子交换器

TPI钠离子交换器

 产品简介

  TPI钠离子交换器是利用强酸性钠型树脂能吸附水中的钙、镁离子使水质软化的特性,用食盐水溶液可使它再生复苏的原理设计而成。

  产品主要用于锅炉,热电站,化工,轻工,纺织,医药,生物,电子,原子能及纯水处理的前道处理,工业生产所需进行硬水软化,去离子水制备的场合,还可用于食品药物的脱色提纯,贵重金属,化工原料的回收,电镀废水的处理等。

主要特点

1)、控制系统核心采用平面密封两相多路阀专利技术,阀体采用PVC工程塑料,耐腐蚀、寿命长、运转稳定可靠;

2)、全自动控制:自控采用智能性微电脑或PLC程序控制,可实现单时间或时间与流量双模式控制再生,除加盐外,循环工作过程全自动化;

3)、设备形式多样:有单罐单阀间断产水;双罐单阀,一用一备,连续制水;还有多罐多阀组合式,实现间断或连续式产水,满足不同工艺用水场合使用;

4)、采用浮动床逆流再生工艺,出力大,处理能力强,水质好;

5)、交换罐内结构、工艺设计独特:适应水质范围广,能一级软化处理高硬度水质(≤15mmol/L水质硬度)达到国家标准;树脂不需体外擦洗,减少了操作麻烦和树脂损耗;

7)、再生进盐,采用密封压力式,也可采用压力泵式、盐池、盐箱供盐方式,形式多样,方便补充;



型号       Model No.

处理量Capacity

再生率Nominal Recovery

除盐率Nominal Salt Rejection

工作压力Working Pressure

工作温度 Operating Temperature

电压        Voltage

重量    Weightkg

外形尺寸Sizemm*mm

TPI-2

2T/H

65-75%

99.60%

0.4mpa

5-50    (设计温度 Design Temperature 25

220V/380V/460V, 50-60Hz

300

Φ400×1850

TPI-4

4T/H

450

Φ500×1850

TPI-6

6T/H

480

Φ600×1850

TPI-8

8T/H

580

Φ600×2300

TPI-10

10T/H

600

Φ800×1850

TPI-12

12T/H

620

Φ800×2300

TPI-14

14T/H

750

Φ1000×2100

TPI-16

16T/H

800

Φ1200×2300
